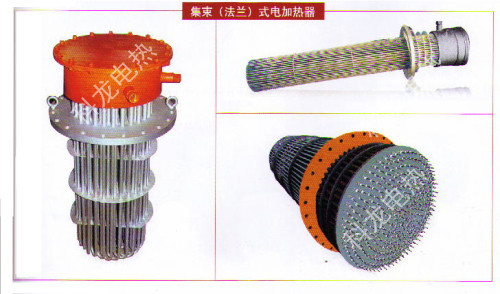

【LGRQ型聯苯鍋爐電加熱器】
◇用途◇
LGRQ型聯苯鍋爐電加熱器是用于化纖紡絲機械上的電加熱設備，主要和聯苯鍋爐或聯苯箱配套使用，能夠在允許的工作壓力下使聯苯加熱到300℃，達到氣化。為化纖紡絲提供熱源而進行工作，該產品還可以用于其他介質中加熱使用。
◇主要技術參數◇
額定電壓：380V、220V。
額定功率系列：9、10、12、25、30、50、81、150、（KW）。
最高使用溫度：290～350℃。
最高使用壓力：見表1
安裝尺寸：9KW、10KW、12KW均為方形法蘭和主機對接，對尺寸見圖1，長度尺寸見表2，25KW、30KW、
50KW、81KW、150KW均為圓形法蘭和主機對接。對接尺寸見圖2和表2。
表1
規格 | 9 | 10 | 12 | 25 | 30 | 50 | 81 | 150 |
最高使用 | 0.15 | 0.15 | 0.15 | 0.25 | 0.10 | 0.14 | 0.25 | 1.0 |
表2
規格/尺寸 | N(個) | φd | D1 | D2 | D3 | D4 | L |
25KW | 16 | φ27 | φ346 | φ380 | φ430 | φ485 | 1550 |
30KW | 12 | φ27 | φ295 | φ325 | φ380 | φ430 | 850 |
50KW | 16 | φ27 | φ340 | φ375 | φ430 | φ480 | 1330 |
81KW | 16 | φ36 | φ447 | φ473 | φ550 | φ620 | 1550 |
150KW | 16 | φ33 | φ440 | φ475 | φ540 | φ605 | 1800 |
9KW | 4 | φ18 | 710 | ||||
10KW | 4 | φ18 | 710 | ||||
12KW | 4 | φ18 | 720 |
